cncGraF 7.1 ist unsere CNC Steuerungssoftware für CNC Maschinen bis zu 5 Achsen. Die Steuerung erfolgt über unseren CNC Controller smc5d.
cncGraF 7.1 gibt es aktuell in 3 Versionen. cncGraf 7.1 "Lite" - zum einfachen Einstieg in die 3-Achs CNC Bearbeitung, cncGraF 7.1 "Standard" mit erweitertem Funktionsumfang zur Steuerung von Maschinen bis zu 4 Achsen sowie cncGraF 7.1 "Professional" für Maschinen bis zu 5 Achsen mit komplettem Funktionsumfang und Pro-Features wie die Unterstützung von Werkzeugwechslern, Doppelachs Antrieb(Z2), Abtastfunktionen etc. Unsere Professional Version lässt sich außerdem durch die Verwendung von Makros stark anpassen und bei Bedarf auch durch die Integration von Drittanbieter-Plugins erweitern. Ein Upgrade von Lite und Standard auf Professional kann jederzeit durchgeführt werden. Unter dem Menüpunkt "Versionen" sind die Unterschiede der drei Versionen im Detail aufgelistet.
Systemanforderungen
- Betriebssystem: Windows 7/8/10 (32- und 64- Bit Version)
- Microsoft .NET Framework V4.6.1 (kostenlos von Microsoft zu beziehen)
- CPU: Intel I3 Prozessor oder höher (bzw. gleichwertige Ausstattung)
- Festplatte: 500 MB frei
- RAM: 4 GB
- Anschlüsse: USB 2.0 (kompatibel mit USB 3.0), optional Ethernet (Lan)
- Steuerelektronik und Controller smc5d-p32 oder smc5d-m4
Für die Bearbeitung großer Dateien empfehlen wir ein 64-Bit-System und mehr als 4GB Speicher.
Installation
- USB Treiber kann automatisch installiert werden.
- cncGraF 7.1 ist als 64 Bit und 32 Bit Version verfügbar. Installation der passenden Version erfolgt automatisch.
Dokumentation
- Handbuch als PDF Dokument
USB/LAN Kommunikation
cncGraF 7.1 kommuniziert mit den Controllern smc5d-p32 oder smc5d-m4 über USB Schnittstelle oder Ethernet (Lan).
Der Controller smc5d-p32 kann bei Bedarf durch Verwendung unseres Lan-Moduls LM100 um Ethernetfunktionalität erweitert werden. Der Controller smc5d-m4 besitzt bereits eine integrierte Ethernet Schnittstelle.

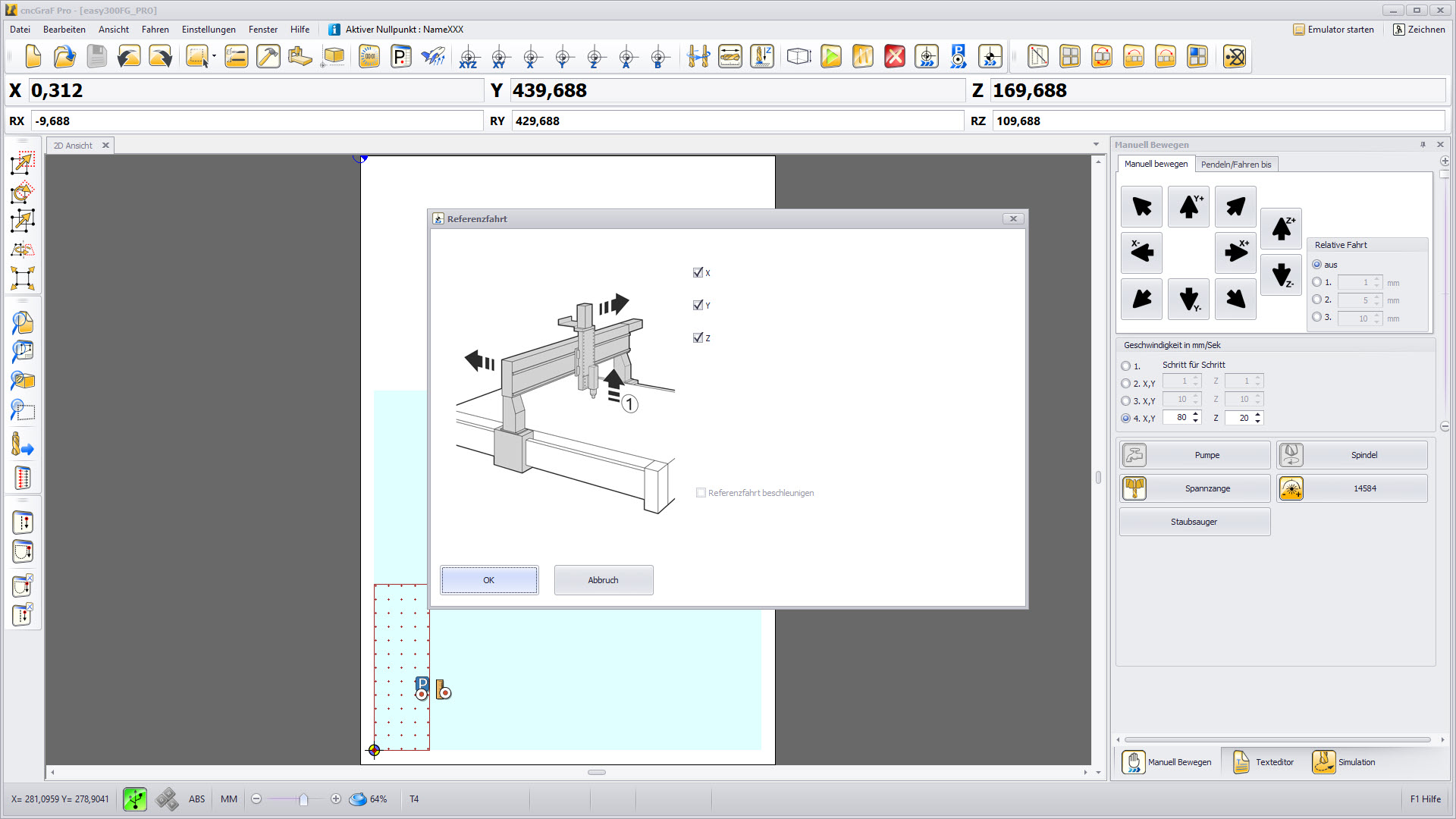

Benutzeroberfläche
- Moderne individuell anpassbare Benutzeroberfläche
- 2D/3D Anzeige der Zeichnung, des Maschinenbereichs und des Werkstücks
- Grafische Anzeige der Maschinenposition
- Integrierte Assistenten wie z.B.: Assistent für Kalibrierung des Werkzeuglängensensors oder Assistent zum Einrichten der Maschinenparameter.
- Integrierte Online- Hilfe
Import / Export
- Import der Dateitypen: HPGL, DXF, ISEL NCP, EPS/AI (PS-Adobe-3.0), DIN66025, SVG Bohrdatei Excellon, Sieb & Maier
- Speichern und Laden der Maschinenparameter
- Einfügen von mehreren Zeichnungen, um alle in einem Arbeitsvorgang auf einem Werkstück zu bearbeiten (nur 2D Dateien)
- Datei öffnen mit Vorschau Fenster

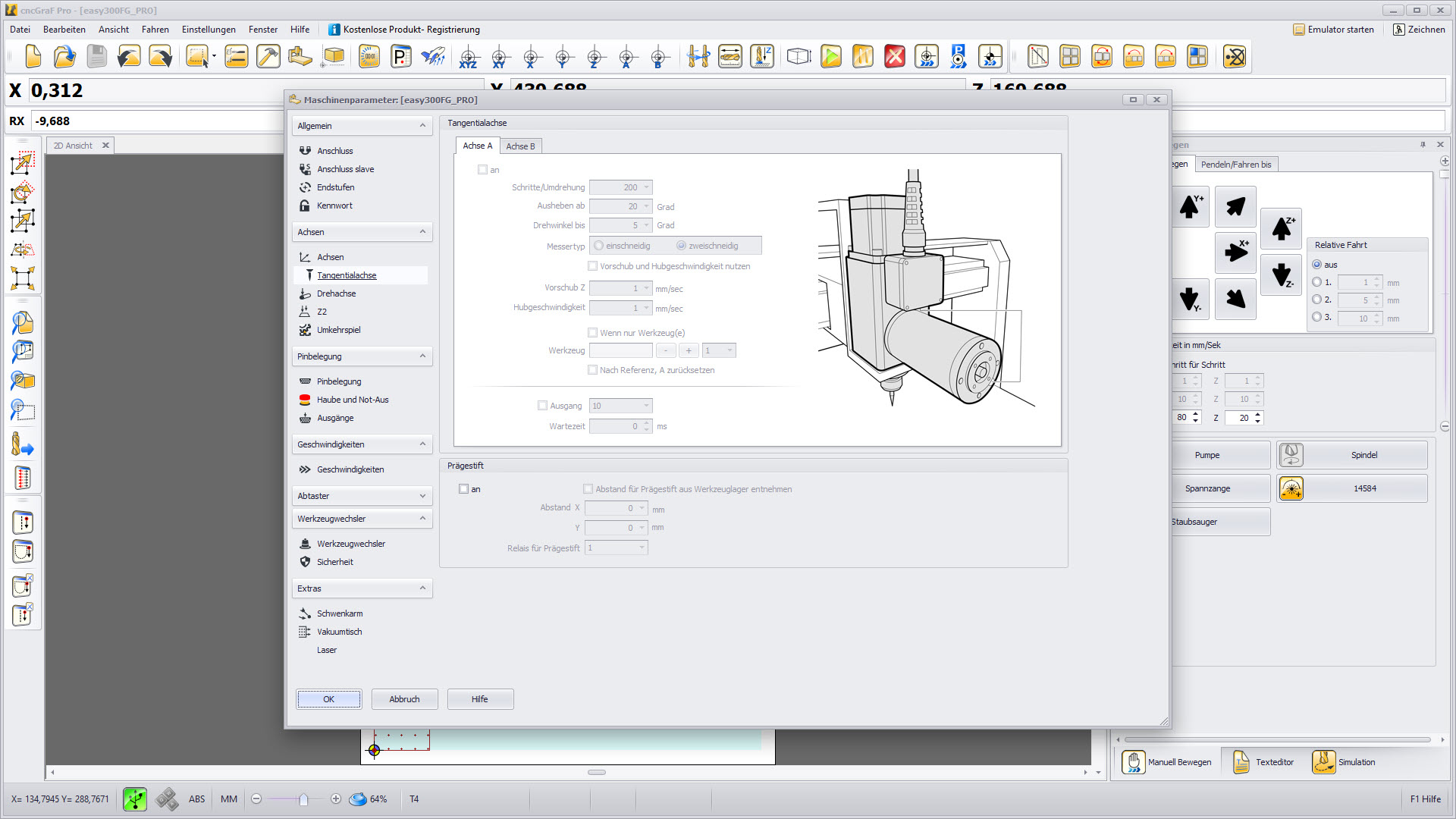

Tangentialmesser, Z/Z2 und Drehachse
Der Betrieb zweier parallelbetriebenen Z-Achsen zur gleichzeitigen Bearbeitung, sowie die Verwendung von Drehachsen und oszillierenden Tangentialmessern wird von cncGraF Pro nativ unterstützt.
Schachteln
Die Schachteln- Funktion (Nesting) verteilt mehrere 2D Elemente platzsparend auf das Werkstück.
Schwenkarm & Vakuum Tisch
cncGraF unterstützt die Ansteuerung eines Schwenkarms zum automatisierten Aus- und Einklappen eines Mess- oder 3D Tasters zur Nullpunktbestimmung und 3-dimensionalen
Oberflächenabtastung.
Die integrierte Vakuumtischsteuerung erlaubt eine intelligente automatische und bereichsabhängige Ansteuerung eines Vakuumtisches mit verschiedenen Zonen.
Abtastfunktion zur automatischen Höhenkorrektur
Diese Funktion kann eingesetzt werden, um das Gravieren auf unebenen Werkstücken zu ermöglichen. Vor dem Gravieren wird die Oberfläche in Z-Richtung in einem voreingestellten Rasternetz vermessen (abgetastet). Die so gewonnenen Daten werden beim Graviervorgang verwendet um den Verfahrweg der Z-Achse zu korrigieren, so dass der Gravierstichel oder Fräser eine konstante Eintauchtiefe einhält. Die Abtastdaten können exportiert werden. Eine integrierte Sicherheitsfunktion "Abbruch bei Toleranz" vermeidet Messfehler.
Handrad und Industrie-Joystick
Mit unserem optional erhältlichen Handrad oder dem Industrie-Joystick erweitern sie die Funktion unserer Controller durch eine effiziente Handsteuerung zur direkten Bedienung Ihrer Maschine. Der Joystick dient hierbei vorwiegend dem Verfahren von Achsen und dem setzen von Referenz oder Nullpunkten, während das bereits mit zahlreichen Grundfunktionen bestückte Handrad auch noch durch individuelle Tastenbelegung und der Verwendung von Makros weiter an die Maschine anpassbar und erweiterbar ist.
Makros
Die Möglichkeit frei programmierbare Makros verwenden zu können, stellt ein mächtiges Werkzeug zur Steigerung der Effizient und Anpassung an individuelle Arbeitsabläufe innerhalb unserer Steuerungssoftware cncGraF dar. Mit Makros können individuelle Arbeitssequenzen definiert werden, die während eines Arbeitsvorganges, an mehreren Stellen ausgeführt werden können. Makros können außerdem auch in Verbindung mit unserem Handrad verwendet werden.
Plugins
Durch optional erhältliche Plugins kann cncGraF um eine Vielzahl ergänzender Funktionen erweitert werden.
Beispiele hierfür sind Plugins zur Echtzeitüberwachung mehrerer Maschinen,
Passermarkenerkennungssysteme, automatisierte Funktionen zur
Ausrichtung von Fräsdaten an Werkstücke, automatische Offsetkorrektur für Tangentialmesserschnitte oder Bardcode Funktionalität für einen automatisierten Workflow.
Auf Anfrage erstellen wir auch Plugins für individuell benötigte Funktionen und Aufgabenstellungen.
Automatische Anpassung der Geschwindigkeit an den Kurvenverlauf
- Optimierte Rampen sorgen für ruhigen Maschinenlauf.
- Viele Einstellungsmöglichkeiten sorgen dafür, dass jede Maschine optimal eingestellt werden kann.
- Funktion "Wackeln reduzieren" verbessert den Maschinenlauf bei schlechten Daten.
Integrierter Texteditor für DIN66025 Dateien
- G-Code Befehle können zeilenweise oder bis zu einer bestimmten Stelle ausgeführt werden.
- Fügen Sie Befehle mit Autovervollständigung (Taste "Strg -> Space") in DIN66025 Datei ein um die Funktionalität zu erweitern.
- Makros können an beliebigen Stellen im G-Code ausgeführt werden.
- Unterprogram- Verwaltung
Radiuskorrektur mit der grafischen Anzeige
- Bei der Radiuskorrektur handelt es sich um eine Funktion, mit der festgelegt wird, ob das Werkzeug links oder rechts zum Vektor der Zeichnung versetzt wird.
- cncGraF kann die Radiuskorrektur links, rechts, innen und außen durchführen.
- Eine einfache Taschenfunktion ist für 2D Dateien integriert.

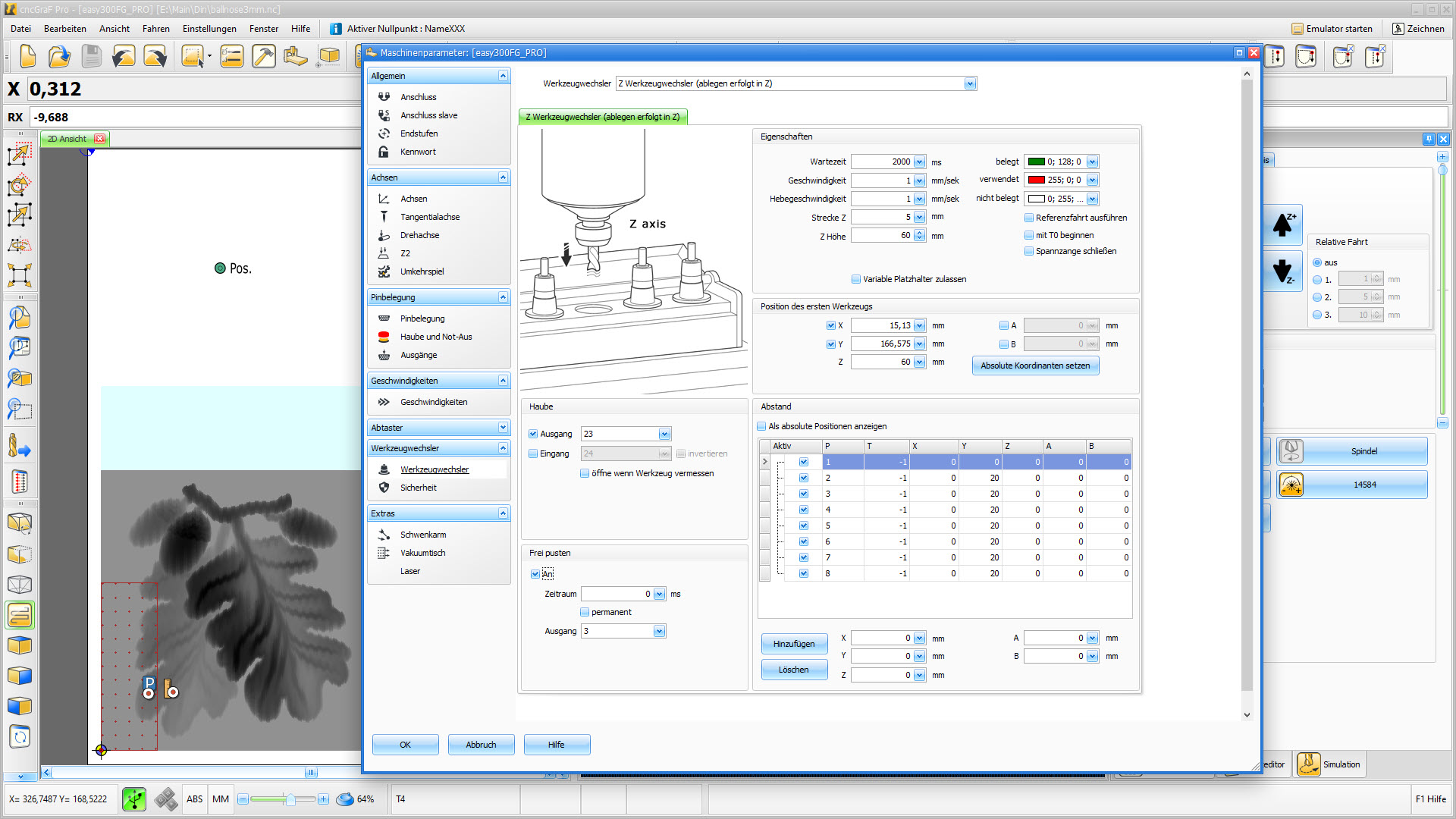

Automatischer Werkzeugwechsler
- Komfortables Menü zum Assistenzgesteuerten Einrichten eines Werkzeugwechslers
- beliebig viele Werkzeuge inkl. Werkzeugüberwachung
- Speichern der Werkzeuglängen im Werkzeuglager
- Schneller Werkzeugwechsel in einem Schritt
- Werkzeugwechsel per Makro ausführen

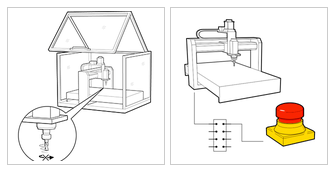

Eingangssignale für Haube, Not-Aus und Fehlermeldungen
Mit Hilfe der Sicherheitsfunktionen von cncGraF lassen sich nicht nur Einrichtungen wie Schliesskontakte, Lichtschranken und Not-Aus Schalter an den dafür vorgesehenen Eingängen des CNC Controllers anschließen sondern auch entsprechende Aktionen, Fehlerausgaben und Sicherheitseinschränkungen definieren.
cncDroid App
Steuerung der Maschine per Smartphone oder Tablet mit der cncDroid v2.0 App. Die App ist derzeit verfügbar für Android Geräte im Play Store.
Weitere Funktionen

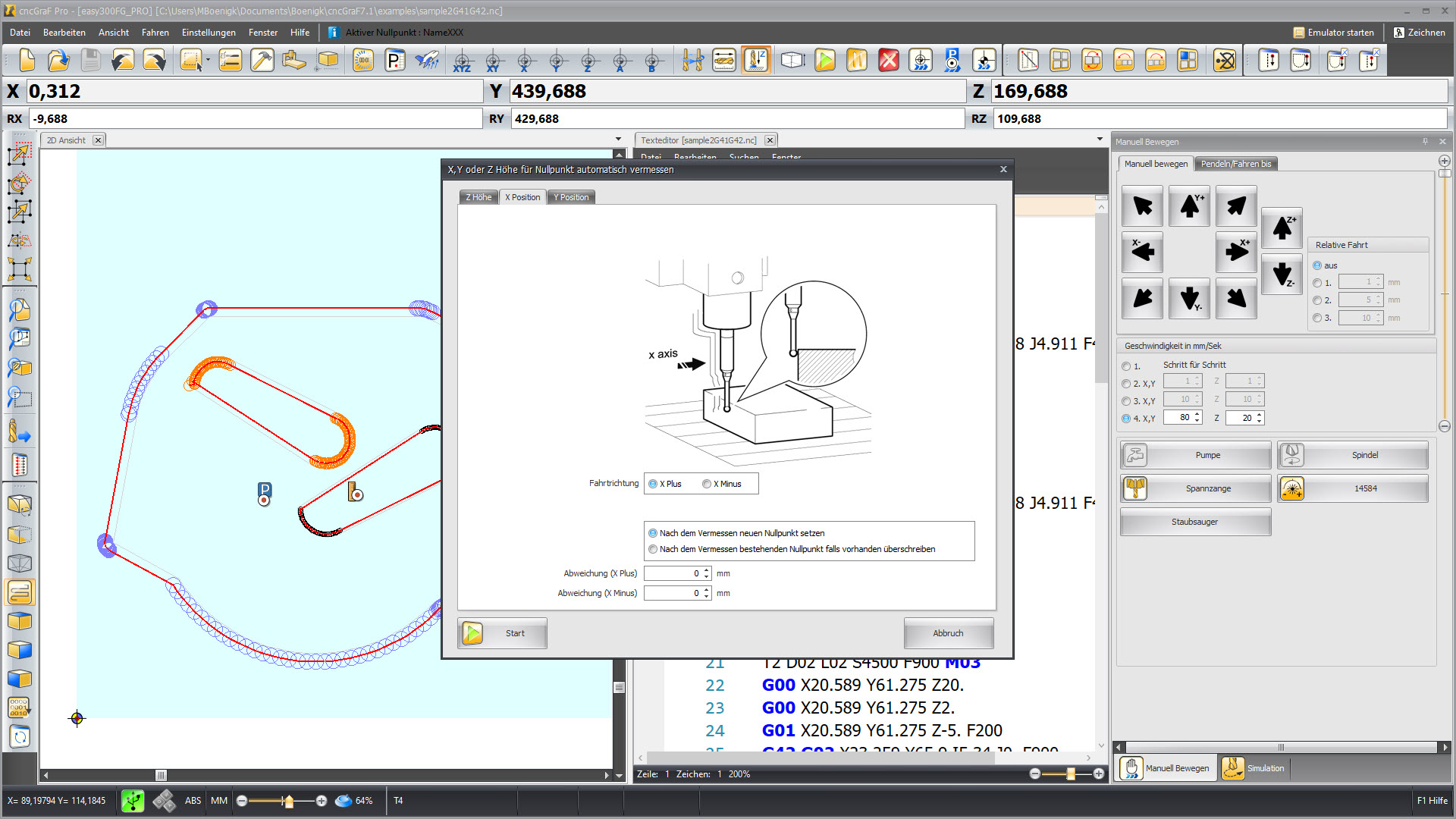

- X,Y oder Z Höhe für Nullpunkt automatisch vermessen
- Ermittlung der Fräszeit, gesamte Laufzeit der Maschine
- STOP - Funktion für Fräsen/Bohren, anhalten und fortfahren
- Wegoptimierung mit Glättfunktion
- Verlinken der Einstellungen auf dem Desktop für unterschiedliche CNC Maschinen
- Unterstützt Doppelantrieb X2/Y2
- Bewegen mit Tasten, Pendeln oder Fahren relativ oder absolut
- Steuerung 3 analogen Ausgänge über DIN66025
- Einstellung der Zustellkorrektur der Z - Achse und Bearbeitung wiederholen
- Bereichsüberwachung der Achsen
- Umkehrspiel- Korrektur für Achsen
- Verwaltung von Nullpunkten, Parkpositionen und Messpositionen
- Motorstromabsenkung für alle Achsen im Ruhezustand
- Spindeldrehzahl in 255 Stufen
- Integrierter einfacher CAD Modul
- Dialoge können per Handrad gesteuert werden.
- Manuell Bewegen Buttons erweitbar
- Kennwort für Maschinenparameter - Dialog
- Zeichnung zentrieren, kopieren, drehen, spiegeln und strecken
- TeachIn, ein Hilfsmittel zum Speichern von Positionen
- Schleppmesser Korrektur
- Mehrere Maschinen mit einem PC steuern
- u.v.m.
